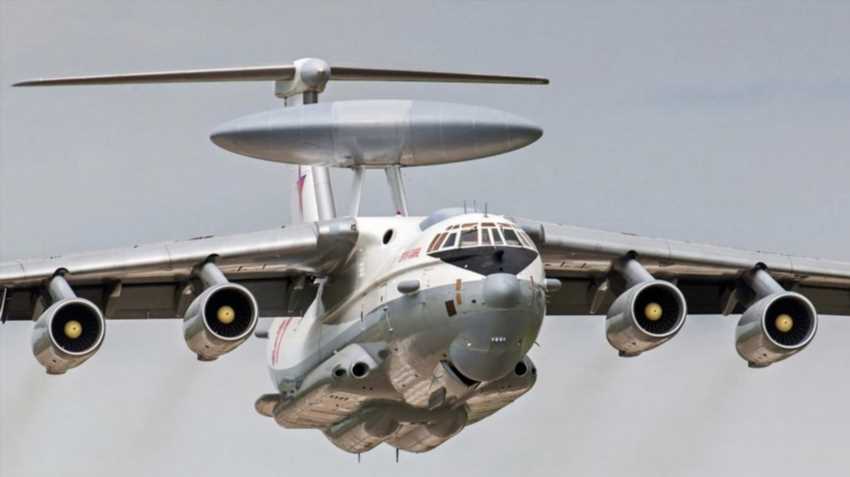

А-50У – летающий радар, контролирующий небо на 600 километров

Патрулирование воздушного пространства на удалении сотен километров от границы требует техники, способной заглянуть за горизонт. На высоте 10 километров из-за кривизны земной поверхности обычная наземная станция засекает цель лишь на три десятка километров. Аппаратура, поднятая в воздух, радикально меняет геометрию наблюдения и расширяет контролируемую зону до масштабов небольшой европейской страны. Изделие с индексом А-50У, построенное на базе военно-транспортного Ил-76МД, выполняет функции воздушного командного пункта, координируя действия истребителей и наводя ракеты на цели, движущиеся на предельно малых высотах. Модернизация заменила аналоговую начинку цифровыми вычислительными машинами, повысила помехозащищённость и позволила экипажу сопровождать одновременно сотни воздушных объектов без ущерба для точности определения координат. Запас топлива в крыльях обеспечивает барражирование продолжительностью свыше четырёх часов на удалении 1000 км от аэродрома базирования без дозаправки в воздухе, что критически важно для закрытия брешей в радиолокационном поле.

От опытного Ли-2 до цифрового гиганта

Первые советские попытки поставить локатор на борт самолёта стартовали сразу после Второй мировой. Инженеры НИИ-17 под руководством Анатолия Прохорова приспособили антенну к транспортному Ли-2, получив подвижную платформу, способную обнаружить бомбардировщик на расстоянии до 60 км. В серию тот аппарат не пошёл, но дал бесценный опыт компоновки тяжёлого радиоэлектронного оборудования в фюзеляже. Следующий шаг сделали в 1965 году, когда на базе турбовинтового Ту-126 запустили комплекс «Лиана» с характерным грибовидным обтекателем антенны над фюзеляжем. Машина проработала почти два десятилетия, однако низкая помехозащищённость ламповой аппаратуры и отсутствие автоматического сопровождения ограничивали её эффективность.

В конце 1970-х бюро Бериева и НПО «Вега» начали проектирование принципиально нового комплекса под шифром «Шмель». Носителем выбрали Ил-76, чья широкая гермокабина позволила разместить не только РЛС, но и полноценные рабочие места операторов со средствами отображения на электронно-лучевых трубках. Первый полёт А-50 состоялся 19 декабря 1978 года, а на вооружение комплекс приняли через десятилетие. Распад СССР законсервировал большинство машин на аэродромах, а оставшиеся в строю стремительно старели морально. Лишь в 2008 году заключили контракт на глубокую модернизацию до уровня А-50У, которая коснулась буквально каждого блока: от приёмников СВЧ-сигналов до алгоритмов траекторной обработки. Обновлённый самолёт поднялся в воздух 31 октября 2009 года, а государственные испытания завершили к 2012-му.

Цифровой переход устранил громоздкую аппаратуру весом в несколько тонн и высвободил пространство для дополнительного персонала либо отдыха дежурной смены. Коэффициент готовности комплекса вырос в разы, ведь вместо длительных регулировок аналоговых трактов техники теперь оперируют программными настройками. Архитектура открытого типа позволяет вносить изменения в алгоритмы без замены «железа», а это ключевое условие гибкого реагирования на новые средства радиоэлектронной борьбы вероятного противника. История модификации показывает, как советский задел, помноженный на современную вычислительную базу, превращает относительно старый планер в конкурентоспособный актив.

Как устроен радиолокационный комплекс «Шмель-М»

Радиотехнический комплекс самолёта А-50У базируется на импульсно-доплеровской РЛС с пассивной фазированной антенной решёткой, размещённой в грибовидном обтекателе диаметром 10,5 метра над фюзеляжем. Антенна совершает полный оборот за 10 секунд, обновляя воздушную картину с темпом шесть оборотов в минуту, чего достаточно для устойчивого сопровождения маневренных истребителей. Передатчик работает в сантиметровом диапазоне волн, что обеспечивает баланс между дальностью обнаружения и разрешающей способностью, позволяя классифицировать цель по сигнатурным признакам планера или вращения лопаток компрессора. В отличие от предыдущей версии «Шмель», литера «М» означает не только модернизацию, но и применение цифровой обработки сигналов на всех этапах, от приёма отражённого импульса до выдачи трассы на планшет оператора.

Аппаратура способна обнаружить бомбардировщик на расстоянии до 650 километров в верхней полусфере, а истребитель типоразмера МиГ-29 – примерно за 300 километров. Важно, что эти цифры достигаются в условиях свободного пространства; при наличии активных помех комплекс автоматически перестраивает несущую частоту от импульса к импульсу по псевдослучайному закону, затрудняя противнику постановку прицельных помех. Режим работы по поверхности позволяет видеть крупные морские цели, например эсминцы или десантные корабли, на удалении до 400 км, что превращает А-50У ещё и в инструмент морской разведки. Бортовая электронно-вычислительная машина рассчитывает траекторный трек с погрешностью, которая позволяет наведённому истребителю сразу захватить цель собственной РЛС без дополнительного поиска.

Грибовидный обтекатель не цельнометаллический, а выполнен из стеклотекстолита, прозрачного для радиоволн сантиметрового диапазона. Внутри него вращается антенная система с гидравлическим приводом, причём гидравлика дублирована двумя независимыми насосными станциями для гарантированной работы даже при боевых повреждениях. Охлаждение мощных СВЧ-усилителей жидкостное, с отводом тепла через теплообменники, размещённые в обтекателе. Общий вес радиоэлектронного оборудования достигает 20 тонн, что почти равно массе пустого регионального авиалайнера, поэтому центровка машины потребовала тщательной балансировки ещё на стадии рабочего проектирования. Отдельно следует упомянуть аппаратуру государственного опознавания «свой-чужой», которая интегрирована в тракт обработки и позволяет за считанные секунды сверить отметку на экране с актуальной кодовой таблицей.

Рабочие места операторов и логика отображения информации

Внутри гермокабины оборудовано шесть унифицированных операторских пультов с цветными жидкокристаллическими дисплеями высокого разрешения, которые заменили морально устаревшие электронно-лучевые трубки. Один оператор отвечает за общую воздушную обстановку, ещё трое – за сектора ответственности, один занимается наведением истребителей непосредственно на обнаруженные цели, а командир боевого расчёта оценивает тактическую ситуацию в целом и принимает решение о распределении сил. Каждый дисплей способен отображать треки в разных масштабах – от обзорной карты радиусом 800 км до детального окна с зоной 100 км вокруг конкретной цели, где видны её скорость, эшелон, государственная принадлежность и рекомендуемое оружие для поражения.

Программное обеспечение, разработанное специалистами концерна «Вега», позволяет автоматически ранжировать цели по степени угрозы – алгоритмы оценивают скорость сближения, высоту, курсовой параметр и наличие признаков радиоизлучения от вражеской РЛС. Информация передаётся истребителям через защищённый канал телекодовой связи, который исключает прослушивание и подмену координат. Система меток позволяет оператору мгновенно увидеть, какой перехватчик на какую цель уже наведён, чтобы не дублировать назначение. Важным нововведением стало появление «подсказчика» – программа анализирует динамику боя и предлагает командиру оптимальный сценарий распределения имеющихся ресурсов среди обнаруженных угроз, хотя окончательное решение остаётся за человеком.

Эргономика пультов учитывает продолжительные смены по 6-8 часов, поэтому кресла операторов имеют регулировку высоты, наклона спинки и подлокотников, а микроклимат поддерживается системой кондиционирования производительностью 40 кг воздуха на человека в час. Освещение выполнено в красно-белых тонах с плавной регулировкой яркости, чтобы снизить утомляемость глаз в тёмное время суток. Каждый пульт оборудован индивидуальным источником бесперебойного питания, защищающим от провалов напряжения во время работы мощных передатчиков или переключений бортовой электросети. Система регистрации записывает все действия операторов и радиолокационную картину на твердотельный накопитель для послеполётного анализа – своего рода «чёрный ящик» для радиолокационной смены.

Тактика применения летающего командного пункта

Типовое боевое дежурство А-50У начинается с выхода в назначенный район барражирования на эшелоне 9000-10000 метров, где разреженный воздух снижает сопротивление и экономит топливо, а радиогоризонт достигает почти 400 километров. Самолёт ходит по вытянутому эллипсу на скорости 600-650 км/ч, и этот режим даёт радару стабильную платформу для сканирования без паразитных вибраций. Включённый передатчик выдаёт импульсную мощность в десятки киловатт, поэтому из соображений электромагнитной совместимости одновременно с А-50У в одном секторе не работают другие мощные наземные РЛС, чтобы не засвечивать собственные приёмники. Обмен данными с наземными командными центрами идёт через спутниковый канал и резервную КВ-связь, что обеспечивает устойчивость управления даже при глушении отдельных диапазонов.

Основная задача – наведение истребителей на воздушные цели в режиме «тихой атаки», когда перехватчик принимает координаты через datalink и до последнего момента не включает собственный радар, оставаясь незамеченным для вражеских систем предупреждения об облучении. Такой метод неоднократно отрабатывался в ходе учений, когда группа из четырёх Су-30СМ под управлением А-50У успешно «уничтожала» условного противника, который даже не фиксировал атаку. Кроме истребительного прикрытия, комплекс может целеуказывать наземным зенитно-ракетным комплексам типа С-400, передавая им координаты крылатых ракет, летящих на предельно малых высотах с огибанием рельефа, фактически расширяя зону поражения дивизиона на сотню километров в глубину.

Отдельный сценарий – применение над морем, где отсутствие складок рельефа упрощает обнаружение целей, но одновременно создаёт мощные блики от водной поверхности. А-50У имеет специальный режим селекции движущихся целей, который отфильтровывает помехи от волн и дождевых зарядов и позволяет устойчиво сопровождать противокорабельные ракеты на маршевом участке траектории. Радиолокационная картинка может передаваться непосредственно на борт корабельного вертолёта Ка-31 или фрегата, оснащённого многофункциональным комплексом, что обеспечивает единое информационное поле надводного соединения и авиации. Часы непрерывного патрулирования с возможностью дозаправки в воздухе делают А-50У звеном, замыкающим контур разведывательно-огневой системы в масштабе театра военных действий.

Сравнение А-50У с американским E-3 и китайским KJ-2000

Мировой парк самолётов дальнего радиолокационного обнаружения довольно узок, и три основных игрока – это американский Boeing E-3 Sentry, китайский KJ-2000 и модернизированный А-50У. Все три базируются на проверенных планерах крупных транспортных или пассажирских машин, но различаются компоновкой антенны, вычислительной архитектурой и глубиной интеграции в национальные системы управления войсками.

Характеристики ключевых летающих радаров

Таблица показывает, что А-50У несколько уступает E-3 по продолжительности барражирования и максимальному количеству треков, однако имеет преимущество в работе по маловысотным целям над сложным рельефом благодаря оптимизированному алгоритму фильтрации. Китайский KJ-2000 из-за активной ФАР выигрывает в скорости обновления информации и помехозащищённости, но проигрывает в совместимости с парком истребителей, не входящих в экосистему PLA Air Force.

Интересный факт – грибовидный обтекатель А-50У весит около 4 тонн, что почти вдвое больше обтекателя американского E-3, поскольку внутри него размещена не только антенна, но и мощная система жидкостного охлаждения вместе с гидроприводом вращения. Эта особенность позволяет работать в жарком климате без перегрева усилителей.

Боевое применение и уязвимость машины

А-50У неоднократно фиксировался в зонах вооружённых конфликтов как координационный центр, сшивающий воедино информацию от разнородных источников. В сирийском небе эти самолёты обеспечивали круглосуточное дежурство, сопровождая авиацию коалиции и передавая координаты на наземные пункты управления ПВО. Работа в сложных метеоусловиях с песчаными бурями выявила запас прочности систем охлаждения, а также подтвердила надёжность автоматических алгоритмов в ситуации, когда количество одновременно видимых целей превышает стандартные нормативы. Опыт боевых вылетов позволил внести коррективы в программное обеспечение, в частности сократить время завязки трассы по целям, выполняющим противоракетный манёвр.

Основным риском для А-50У остаются истребители пятого поколения с пониженной радиолокационной заметностью и дальнобойные ракеты «воздух-воздух». Хотя комплекс способен засечь фронтальную ЭПР типового стелс-самолёта на дистанции около 150-180 км, противник будет стремиться уничтожить «летающий радар» в первую очередь, лишая противоположную сторону информационного превосходства. Именно поэтому А-50У никогда не работает в одиночку – его прикрывает эскорт из двух-четырёх истребителей, а маршрут барражирования прокладывается вне зоны досягаемости вражеских ЗРК большой дальности. Борт также оснащён станцией предупреждения об облучении, которая автоматически отстреливает дипольные отражатели и тепловые ловушки в случае обнаружения пуска ракеты с активной головкой самонаведения.

Живучесть самолёта повышает дублированная гидросистема, протектированные топливные баки и наличие бронеспинок в кабине. Экипаж разделён на лётную группу из пяти человек и радиолокационный расчёт, который может меняться посреди полёта без потери качества сопровождения благодаря продуманной процедуре передачи операторских полномочий. В критической ситуации предусмотрен режим «аварийного свёртывания» – антенна фиксируется в походном положении, аппаратура обесточивается, и самолёт выполняет экстренное снижение до безопасного эшелона с одновременным выбросом средств РЭБ для срыва атаки. Испытания этого алгоритма на полигоне показали, что время от момента обнаружения угрозы до выхода из опасной зоны сократилось до 45 секунд.

Наземная инфраструктура и подготовка специалистов

Эксплуатация А-50У невозможна без разветвлённой сети аэродромов базирования с усиленным покрытием взлётно-посадочных полос, рассчитанных на тяжёлый Ил-76. Взлётная масса самолёта достигает 190 тонн, поэтому бетон должен выдерживать нагрузку не менее 10 кг/см². Ангары для технического обслуживания оборудуются подъёмными кранами для демонтажа обтекателя во время регламентных работ, а также герметизированными боксами, где проверяют радиопрозрачность элементов конструкции. Каждый вылет предполагает пять-шесть часов наземной подготовки, в течение которых техники калибруют приёмные тракты, сверяют эталонную цель с данными контрольно-измерительной аппаратуры и загружают актуальные ключи государственного опознавания.

Подготовка операторов радиолокационного комплекса происходит в специализированном учебном центре, где создан полномасштабный тренажёр кабины А-50У с имитацией любой воздушной обстановки. Курсанты отрабатывают навыки обнаружения целей в сложной помеховой обстановке, когда на экране одновременно присутствуют свыше 500 отметок, из которых реальную угрозу представляют лишь несколько десятков. Особое внимание уделяют взаимодействию с экипажами истребителей – совместные тренировки проводятся ежеквартально, причём запись переговоров анализируется психологами для сокращения времени реакции на нестандартные ситуации. Квалификация оператора поддерживается не реже одного практического вылета в месяц и трёх тренировок на тренажёре.

Условия базирования в полевых реалиях часто далеки от идеала. А-50У может садиться на грунтовые полосы длиной не менее 2500 метров, что расширяет географию применения за пределы стационарных авиабаз. Мобильные топливозаправщики, передвижные комплексы проверки радиооборудования и автономные источники электропитания разворачиваются силами инженерно-авиационной службы в течение четырёх часов после прибытия самолёта. Весь цикл обслуживания в полевых условиях отработан до автоматизма, чтобы через 8 часов после посадки борт снова был готов к барражированию. Такой темп требует не только выучки наземного персонала, но и модульности самой конструкции – любой блок радиоэлектронного оборудования можно заменить в течение двадцати минут без применения специнструмента, доступного лишь на заводе-изготовителе.

Воздушный командный пункт на базе Ил-76 превратился из сугубо советского изделия в востребованный актив, чьи алгоритмы целеуказания и помехозащищённости доведены до уровня, соизмеримого с современными угрозами. Сочетание выносливого планера, разработанного полвека назад, и цифровой обработки сигналов последнего поколения создало машину, остающуюся на вооружении несмотря на появление активных фазированных решёток у конкурентов. Гибкость модернизации, заложенная в открытую архитектуру комплекса «Шмель-М», позволяет адаптировать самолёт под новые образцы управляемого оружия и обновлённые протоколы обмена информацией без замены ключевых узлов. Опыт боевого дежурства показал, что даже в условиях тотального глушения эфира слаженный операторский расчёт способен поддерживать устойчивую картину воздушной обстановки, опираясь на дублированные каналы связи и человеческую интуицию. Главный вывод заключается в том, что самолёт дальнего радиолокационного обнаружения – это не просто летающая антенна, а узел, связывающий всю систему противовоздушной обороны в единый организм, чья ценность измеряется не только техническими параметрами, но и способностью принимать верные решения за считанные секунды.
