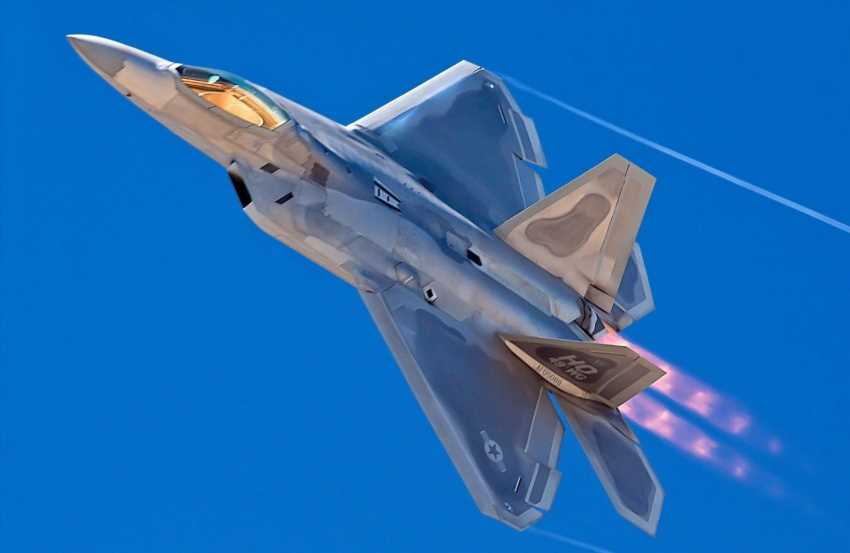

F-22 Raptor остаётся самым грозным истребителем завоевания превосходства в воздухе, объединяющим малозаметность, сверхзвуковую крейсерскую скорость без форсажа и беспрецедентную ситуационную осведомлённость. Машина, созданная в рамках программы Advanced Tactical Fighter, вобрала технологии, которые опередили время на десятилетия. Чтобы понять его роль в современной авиации, стоит углубиться в конструкцию, системы вооружения и историю создания этого самолёта.
Как рождался хищник, от концепции до первого полёта
История F-22 восходит к началу 1980-х, когда американские военные осознали, что истребители четвёртого поколения не смогут долго доминировать на фоне новых советских разработок, таких как Су-27 и МиГ-29. В ответ ВВС США запустили конкурс Advanced Tactical Fighter, нацеленный на создание самолёта с качественно новыми характеристиками. Основные требования включали сверхзвуковую крейсерскую скорость без применения форсажа, пониженную радиолокационную заметность, интегрированную авионику и способность поражать цели раньше, чем противник заметит сам истребитель.
В финале состязания встретились два прототипа — YF-22 от Lockheed Martin и YF-23 от Northrop, каждый из которых демонстрировал уникальные решения. После серии испытаний в 1991 году победу присудили именно YF-22, признав его более сбалансированным с точки зрения маневренности и перспектив серийного производства. Первый предсерийный образец поднялся в воздух 7 сентября 1997 года, а начальную боевую готовность подразделение получило в декабре 2005-го. Всего построили 195 машин, из которых 187 — боевые истребители, а остальные использовались для испытаний.
Любопытно, что первоначальный план предусматривал производство более 750 единиц, однако завершение холодной войны и рост стоимости программы привели к существенному сокращению заказа. Последний серийный F-22 сошёл со сборочной линии в декабре 2011 года, а производственная оснастка была законсервирована. Несмотря на это, даже ограниченный парк машин стал настоящим козырем американской тактической авиации.
Малозаметность, переворачивающая представление о воздушном бое
Главное преимущество F-22 перед истребителями предыдущих поколений кроется в его способности оставаться невидимым для вражеских радаров даже при приближении к цели на дальность пуска ракет. Конструкторы достигли этого не только благодаря специальным радиопоглощающим покрытиям, но прежде всего за счёт тщательной проработки геометрии планёра. Почти все кромки крыльев, стабилизаторов и воздухозаборников ориентированы под одинаковыми углами, что заставляет радиоволны отражаться в узких, заранее рассчитанных секторах, а не рассеиваться во все стороны.
Дополнительным фактором стало использование S-образных воздухозаборников, полностью скрывающих лопатки двигателей от прямого облучения. Фонарь кабины получил напыление из оксидов индия и олова, которое блокирует проникновение высокочастотных сигналов внутрь, а все люки и панели имеют пилообразные края, снижающие заметность в широком спектре. Даже размещение оружия внутри фюзеляжа радикально уменьшает суммарный радиолокационный портрет самолёта.
Ключевые конструктивные решения, обеспечивающие малозаметность F-22 Raptor:
- планёр с плоскими гранями и параллельным выравниванием кромок;
- радиопоглощающие материалы на основе ферритовых и полимерных композитов;
- S-образные каналы воздухозаборников, экранирующие вентиляторы двигателей;
- токопроводящее покрытие фонаря кабины;
- серрейторные панели на люках и створках шасси;
- внутренние отсеки для всех типов вооружения;
- плоские двумерные сопла с керамическим покрытием, дополнительно уменьшающие инфракрасное излучение.
Эффективная площадь рассеяния F-22 в носовой проекции, по оценкам специалистов, сопоставима с металлическим шариком для гольфа и не превышает нескольких десятитысячных долей квадратного метра.
Из-за этого радар противника видит Raptor на дистанции, во много раз меньшей дальности действия собственной AN/APG-77. Такой дисбаланс позволяет американскому истребителю первым обнаружить, классифицировать и уничтожить цель, оставаясь незамеченным для вражеских сенсоров.
Двигатели F119-PW-100 и феномен сверхзвукового крейсерского полёта
Одним из требований к истребителю пятого поколения была способность длительно лететь на сверхзвуковой скорости без включения форсажных камер. Для этого инженеры Pratt & Whitney разработали двухконтурный турбовентиляторный двигатель F119-PW-100 с максимальной тягой более 156 кН на форсаже и около 116 кН в бесфорсажном режиме. Именно этот запас тяги в сочетании с аэродинамикой планёра позволяет F-22 развивать скорость около 1,8 Маха без расхода топлива, свойственного форсажному преодолению звукового барьера.
Сверхзвуковой крейсерский полёт кардинально меняет тактическое уравнение. Самолёт может быстро сближаться с целью, сокращая время нахождения под потенциальной угрозой, а также увеличивать эффективную дальность пусков ракет благодаря высокой начальной скорости носителя. Кроме того, отсутствие факела форсажа резко снижает инфракрасную заметность, усложняя работу тепловым головкам самонаведения.
Сравнение крейсерских сверхзвуковых возможностей истребителей пятого поколения:
| Характеристика | F-22 Raptor | F-35 Lightning II | Су-57 |
|---|---|---|---|
| Сверхзвуковая крейсерская скорость, Мах | ~1,82 | отсутствует | ~1,5 (ограниченно) |
| Тяга на форсаже (суммарная), кН | 312 | 191 (F135) | 2 × 147 = 294 |
| Управление вектором тяги | двумерное, ±20° | нет | трёхмерное |
| Максимальная скорость, Мах | 2,25 | 1,6 | 2,0 |
Двигатели F119 также оснащены всережимным цифровым управлением и используют керамические матричные композиты в горячей части, что позволило повысить рабочие температуры и снизить массу. Вместе с плоскими соплами эта силовая установка не только обеспечивает высокую тяговооружённость, но и затрудняет обнаружение самолёта тепловизорами.
AN/APG-77 и слияние сенсорной информации – мозг истребителя
Сердцем боевой электроники F-22 является радар с активной фазированной антенной решёткой AN/APG-77, изготовленный компанией Northrop Grumman. Его полотно насчитывает более 1500 приёмо-передающих модулей, способных мгновенно перестраивать диаграмму направленности и работать в режиме низкой вероятности перехвата. Это значит, что излучение радара трудно зафиксировать большинству станций радиотехнической разведки противника, и Raptor остаётся незаметным даже тогда, когда активно сканирует пространство.
Радар способен одновременно сопровождать до 100 воздушных целей и выдавать целеуказание сразу на несколько наиболее угрожающих объектов. В режиме картографирования он формирует изображение местности с разрешением, достаточным для распознавания отдельных зданий, что превращает истребитель в эффективную разведывательную платформу. Кроме того, APG-77 выполняет функции средства радиоэлектронной борьбы — может ставить активные помехи мощным сфокусированным лучом, не устанавливая дополнительных подвесных контейнеров.
Уникальность F-22 заключается в том, как радар интегрируется с другими датчиками. Самолёт получает информацию от пассивной системы радиотехнической разведки AN/ALR-94, инфракрасных сенсоров и каналов связи Link 16 и MADL. Бортовая электроника автоматически объединяет эти потоки в единую тактическую картину, избавляя пилота от необходимости переключаться между экранами. Такая архитектура существенно сокращает время реакции и даёт возможность принимать решения на опережение, буквально читая намерения противника.
Смертоносный арсенал и тактика применения
Набор вооружения F-22 сформирован вокруг задачи завоевания господства в воздухе, хотя благодаря внутренним отсекам он способен наносить точные удары и по земле. Главный аргумент для воздушного боя — шесть ракет AIM-120 AMRAAM средней дальности, размещённых в нижнем грузовом отсеке, и две AIM-9X Sidewinder в боковых нишах, готовые к пуску после быстрого выдвижения. Для работы по наземным целям могут загружаться две 1000-фунтовые корректируемые бомбы GBU-32 JDAM или восемь малогабаритных боеприпасов SDB, что позволяет поражать несколько объектов за один заход.
Типовое боевое снаряжение при выполнении задачи на завоевание превосходства:
- шесть ракет AIM-120 AMRAAM в главном отсеке;
- две ракеты ближнего боя AIM-9X Sidewinder;
- 20-мм пушка M61A2 Vulcan с боекомплектом 480 снарядов;
- две корректируемые авиабомбы GBU-32 JDAM (для смешанного профиля);
- возможность подвески внешних топливных баков без потери малозаметности после сброса.
Тактика применения Raptor’а исходит из принципа «первым обнаружил — первым уничтожил». Самолёт заходит в зону боевых действий на сверхзвуковой крейсерской скорости, оставаясь невидимым для наземных и воздушных радаров. Комплекс AN/APG-77 бесшумно сканирует небо, а когда цель классифицирована, пилот получает подсказки на дисплее без необходимости отрывать взгляд от пространства. Пуск ракет происходит из внутренних отсеков, которые открываются менее чем на секунду, после чего машина мгновенно меняет курс. Всё это превращает F-22 в своего рода небесного снайпера, которого враг просто не видит до фатального момента.
Экспортный запрет и будущее Raptor’а
Из всех истребителей пятого поколения именно F-22 остался сугубо американским достоянием. В 1998 году Конгресс США законодательно запретил продажу самолёта за рубеж, опасаясь утечки критических технологий малозаметности, авионики и двигателей. Никаких исключений не сделали даже для ближайших союзников, тогда как F-35 стал экспортным продуктом. Это решение обусловило и фиксированный размер парка, который больше не увеличится.
Несмотря на завершение производства, F-22 продолжает модернизироваться. Устанавливаются новые версии программного обеспечения, расширяющие совместимость с перспективными ракетами AIM-260 JATM, совершенствуются интерфейс «пилот–машина» и защищённость каналов связи. Параллельно ВВС США инвестируют в техническое обслуживание композитных конструкций и поэтапное обновление радарных модулей.
Фактически Raptor играет роль моста к следующему поколению доминирования в воздухе — программе NGAD. Его опыт боевого дежурства, в частности в небе Сирии, где он выступал и как истребитель, и как координатор действий других сил, доказал, что даже ограниченный парк таких машин способен контролировать обширные районы. Именно поэтому списание последнего F-22 ожидается не ранее середины 2030-х годов.
Таким образом, F-22 Raptor сохраняет статус непревзойдённого образца воздушного мастерства. Его способность незаметно приближаться к противнику, использовать сверхзвуковую крейсерскую скорость без форсажа и мгновенно атаковать сделала самолёт настоящим хозяином неба. Хотя новые платформы неизбежно примут вахту, наследие Raptor’а — от концепции сенсорного слияния до стандартов малозаметности — будет определять тактику воздушной войны ещё многие годы вперёд.
